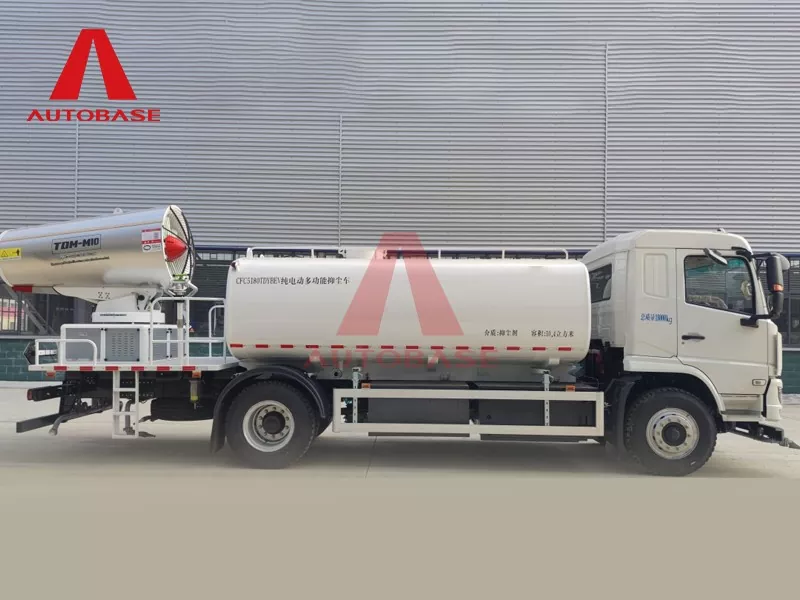

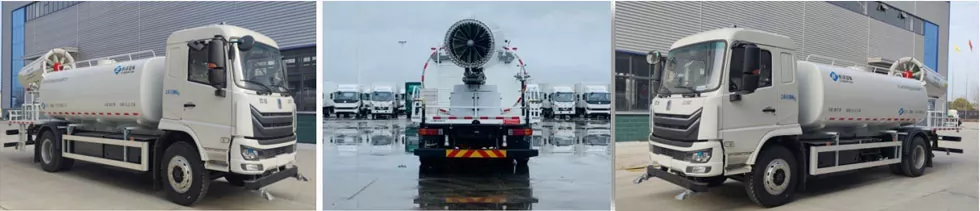

18 tonnellate di veicolo di soppressione della polvere multifunzionale

1) Ha molteplici funzioni di soppressione e pulizia della polvere di spruzzo, come spruzzatura a verde, repressione della polvere di spruzzatura, lavaggio a bassa pressione, irrigazione a verde, ecc. Il sistema di spruzzo ha un forte vento, un buon effetto di atomizzazione e un'ampia copertura. Il sistema di pulizia a bassa pressione è dotato di lavaggio anteriore del bibile d'anatra, lavaggio degli ugelli del cono medio, annaffiatura posteriore, irrigazione verde posteriore e cannone d'acqua di funzionamento posteriore.

2) Il telaio viene modificato dal telaio automobilistico di tipo II di soppressione della polvere multifunzionale di 18 tonnellate, prodotto da Geely Remote Co., Ltd., con buona manovrabilità, potenza del telaio di 281,91kWh e alta densità di energia. Questo telaio è attualmente il telaio per veicoli elettrici più avanzati e affidabili in Cina

3) Il motore del telaio adotta il motore Times 120/180/CRRC, con una potenza nominale di 80kW e una velocità nominale di 1270R/min.

4) Il volume totale del serbatoio dell'acqua è di 8,16 m³, la capacità totale è di 7,4 m3 e il volume effettivo è 7m³. Realizzato in acciaio a carbonio di alta qualità Q235b, lo spessore del materiale del corpo del serbatoio è di 4 mm, lo spessore della testa è di 5 mm e il serbatoio è saldato; L'analisi degli elementi finiti viene utilizzata per ottenere leggero sulla base di una resistenza strutturale affidabile; La vernice Aksu è standard, con un buon effetto anticorrosivo.

5) L'approvvigionamento idrico della pistola a vento e il circuito dell'acqua a bassa pressione condividono una pompa dell'acqua. La nuova girante a bassa girante a bassa girante a bassa girante a basso contenuto di proiettili "ha un basso rumore operativo e un'alta efficienza, con una distanza di spruzzo fino a 100 m e un intervallo di angolo di pitch di -10 ° ~ 60 °

Parametro

6) Sistema di pulizia a bassa pressione. La pompa dell'acqua a bassa pressione è guidata da un motore e la potenza non viene presa attraverso il telaio, quindi la velocità operativa non è limitata. È dotato di mostro anteriore anatra, ugello di lavaggio del cono centrale, irrigazione posteriore, irrigazione posteriore e funzioni di armi d'acqua per soddisfare le esigenze di diverse condizioni di lavoro

7) Il veicolo adotta "Controllo distribuito per il bus, allocazione dell'autorità all'interno del veicolo e operazione multi-punto". La casella di controllo integrata e lo schermo del display nella cabina possono controllare tutte le funzioni operative del veicolo. Quando è richiesto un controllo parziale dell'operazione all'esterno della cabina, può essere commutato al "Pannello del bus" o "Bus Control" per il funzionamento.

8) La scatola di controllo integrata si trova sul lato destro del sedile del conducente e viene utilizzata per controllare varie azioni del funzionamento del cannone del vento o dell'operazione di pulizia.

9) Pannello bus. Situato nella parte inferiore destra della piattaforma di lavoro posteriore, viene utilizzato principalmente per controllare alcune azioni dell'operazione di cannone del vento.

10) Sistema di retrovisore video a colori, con una fotocamera installata nella parte posteriore del veicolo e una schermata di visualizzazione a colori installata nella cabina. Quando il cannone del vento funziona, lo stato operativo del cannone del vento può essere monitorato nella cabina per evitare la collisione con i bambini.

11) il serbatoio dell'acqua adotta analisi degli elementi finiti per ottenere leggero sulla base di una resistenza strutturale affidabile; È standard standard di vernice AKSU con un buon effetto anticorrosivo. È impostato un basso allarme ad acqua per evitare che la pompa dell'acqua venga danneggiata a causa del funzionamento senza acqua.

12) Il sistema di spruzzo adotta una "Guida a pelo aerodinamico a forma di proiettile di nuova progettazione", una combinazione di un cono interno a forma di proiettile e una piastra di guida a forma di arco per garantire una conversione efficiente del flusso d'aria nel tubo del vento , ridurre la perdita di energia e ridurre il consumo di carburante.

13) La velocità della ventola è divisa in due modalità: "standard" e "forte" per soddisfare le esigenze di diverse distanze di spruzzo.

14) Gli accessori sono altamente configurati e le parti principali utilizzano marchi noti con eccellente qualità e alta affidabilità. Il telaio adotta il telaio per veicoli elettrici prodotti da Geely Yuancheng e il motore superiore, il controller, la pompa idraulica e il tubo principale della linea di olio sono tutti prodotti di marca ben noti.

15) È dotato di più dispositivi di protezione della sicurezza e sistemi di allarme. Ogni sensore monitora lo stato di lavoro del motore superiore in tempo reale: serbatoio dell'acqua Livello dell'acqua, velocità del motore superiore e visualizzano informazioni sullo schermo e avvertimento tempestivo dei guasti; La fotocamera e lo schermo del display a colori nella cabina facilitano gli operatori a monitorare lo stato del cannone del vento in tempo reale per evitare collisioni. Attraverso luci di avvertimento, adesivi di sicurezza, musica di lavoro e altri metodi multipli, ricordano ai pedoni di prestare attenzione a evitare.

16) Facile manutenzione, le varie valvole a sfera di scarico del veicolo, le valvole dell'aria, le valvole idrauliche, le valvole del solenoide, ecc. Sono disposti in una posizione conveniente per il personale da utilizzare e riparare. 17) Dispositivo di spruzzo: utilizzato per spruzzare la riduzione della polvere, distanza di spruzzo ≥100 m di vento calmo, flusso di spruzzo ≥100L/min, angolo di pitch -10 ° ~ 60 °, angolo di rotazione -90 ° ~ 90 °, numero di ugelli 50.

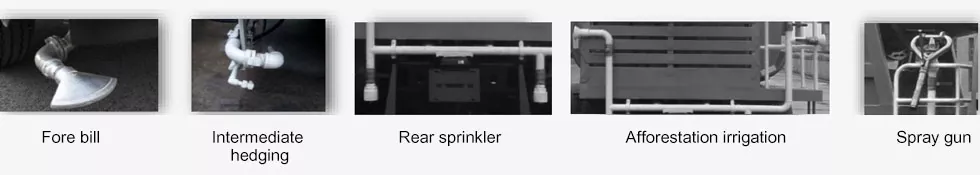

18) Front Duckbill: usato per pulire la superficie della strada, flusso di lavaggio 970L/min, larghezza di lavaggio ≥10m.

19) Controproteggio medio: utilizzato per pulire la superficie della strada, flusso di lavaggio 620L/min, larghezza di lavaggio ≥24 m.

20) Sprinkler posteriore: utilizzato per spruzzare la riduzione della polvere, flusso di spruzzatura 530L/min, larghezza di spruzzatura

≥14m.

21) Irrigazione invernale: utilizzato per l'irrigazione a greening, flusso di spruzzo 860L/min, larghezza di spruzzatura ≥14 m.

22) Spray Gun: per la pulizia di cartelloni pubblicitari, combattimenti antincendio ausiliari, ecc., Flusso d'acqua 650 L/min, intervallo ≥50 m.
